Drie constructiebuizen die strak samenkomen in één punt: zonder het juiste hoekstuk houdt een lichtbrug of traverseframe gewoon niet rechtop. De Milos QTF C012 is dat hoekstuk - en de basis van elke trussconstructie die DAE opbouwt.

Wat is de Milos QTF C012?

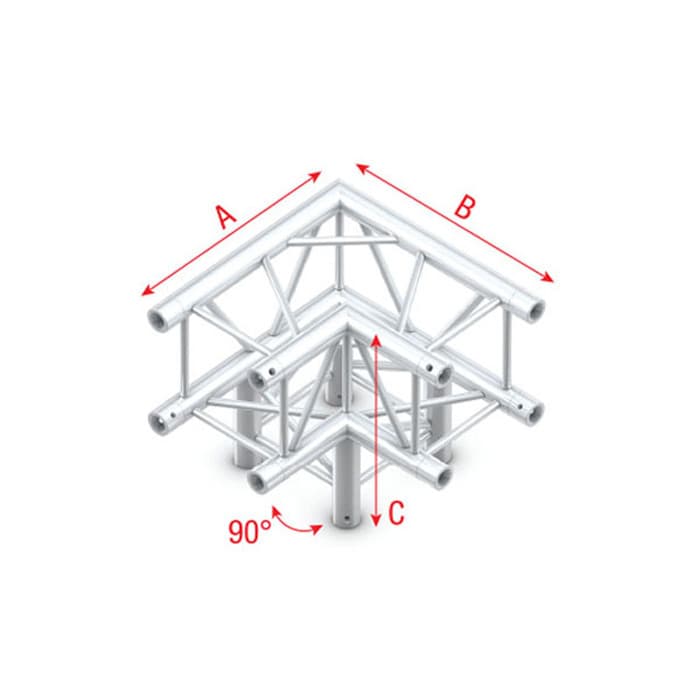

De Milos QTF C012 is een 3-weg hoekstuk voor het Milos M290 QuickTruss-systeem. Truss (uitgesproken als "truss") is het vakwoord voor de aluminium buisconstructies die je ziet op concerten, in tenten en bij feesten: de vierkante frames waaraan lampen, doeken en schermen hangen. Dit hoekstuk is het verbindingspunt waar drie van die buizen samenkomen - vergelijkbaar met een hoek van een stelling, maar dan voor zwaarbelaste construties in evenementenbouw.

Het stuk is gemaakt van zilverkleurig aluminium en past uitsluitend op het Milos M290 QuickTruss-systeem. De M290 is een veelgebruikt systeem in de evenementenbranche: het heeft een vierkante doorsnede van 290 x 290 mm en de buizen hebben een diameter van 50 mm. QuickTruss verwijst naar het snelkoppelsysteem van Milos: je steekt de buizen in het hoekstuk, zet een vergrendelingspen erdoor, en de verbinding zit vast - geen gereedschap, geen moersleutels.

Hoe werkt het hoekstuk?

Het monteren gaat zo: je steekt de uiteinden van de aluminiumbuizen in de drie openingen van het hoekstuk. Elke opening heeft een conische (taps toelopende) binnenkant die de buis strak omsluit. Vervolgens duw je een borgpen door het gat en zet je die vast met een veertje - de pen springt automatisch in de vergrendeling. De verbinding trekt zichzelf strak, er is geen speling.

"3-weg" betekent drie aansluitpunten, niet drie armen van gelijke lengte of richting. Door de drie openingen anders te richten, bouw je verschillende constructievormen:

• Twee aansluitpunten in lijn, een derde haaks: een T-stuk, ideaal voor een zijarm
• Drie openingen in drie richtingen: een echte 3D-hoek, voor palen die omhoog staan uit een horizontaal frame

Voor een vierkant of rechthoekig frame (de meest gebruikte vorm voor een lichtbrug) heb je vier van deze hoekstukken nodig - een voor elke bovenhoek - plus rechte trussdelen tussen de hoeken.

Wanneer zet je de QTF C012 in?

Elke keer dat je met het Milos M290 QuickTruss-systeem een hoekpunt bouwt, heb je dit stuk nodig. Dat is bij:

• Lichtbruggen en traverses boven een podium, dansvloer of bar - de hoeken van het frame dat de lampen draagt
• L-vormige constructies langs twee zijden van een ruimte, bij concerten, bruiloften, bedrijfsevents of feesten
• Verticale palen die omhoog staan vanuit een horizontaal frame, voor schermen, speakers of effecten
• Events van alle schalen: van een kleine feestzaal met een sfeerlichtbrug tot een grote tent op een festival - het M290-systeem werkt op elke schaal

Het stuk wordt gebruikt door AV-technici, riggers (de mensen die constructies ophangen en opbouwen) en eventbedrijven. De QuickTruss-verbinding maakt op- en afbouwen op tijdsdruk goed te doen.

Opstellen en combineren

De QTF C012 is bedoeld om te combineren met de andere onderdelen uit het Milos M290 QuickTruss-systeem. In het DAE-materiaalpark vind je rechte trussdelen in lengtes van 29 cm tot 300 cm, basisplaten om de constructie vrij te laten staan op de vloer (zodat hij niet omvalt), en topdelen voor afsluitingen bovenaan.

Een typische opstelling voor een rechthoekige lichtbrug: vier basisplaten op de vloer, vier verticale rechte buizen als poten, vier QTF C012-hoekstukken bovenaan, en vier horizontale buizen die de hoeken verbinden. Hang je armaturen aan de brug, of wil je er personen aan laten klimmen? Bespreek dan altijd vooraf met de DAE-technicus hoeveel gewicht de constructie mag dragen en hoe je de veiligheid borgt.

Let op: Prolyte H30V-trussdelen (ook in het DAE-park) passen niet op het Milos QuickTruss-systeem. De twee systemen zijn niet met elkaar te combineren. Kies altijd consistent voor het ene of het andere.

Huren bij DAE

Je huurt de Milos QTF C012 als los onderdeel voor een zelf op te bouwen constructie, of als onderdeel van een complete DAE-trussset waarbij basisplaten, rechte buizen en eventueel armaturen erbij horen. Weet je niet zeker hoeveel hoekstukken en buizen je nodig hebt? Bel of mail voor vrijblijvend advies via 0495 745 030 of [email protected].
