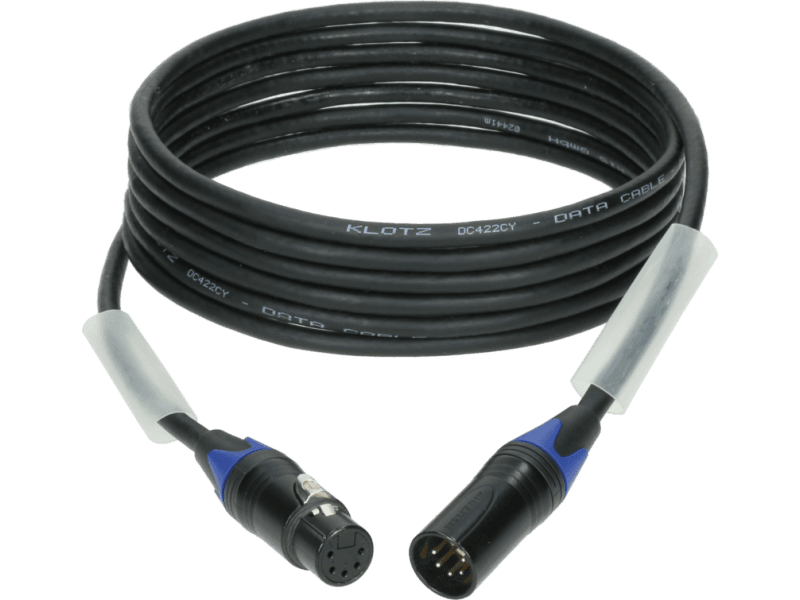

DMX/AES - 3p 25m

Op een groot festival, in een flinke feestzaal of bij een buitenevenement op open terrein - dan is 25 meter de kabel die je in één rechte lijn van de controllerpost naar de verste fixture legt, zonder dat je meerdere kabels achter elkaar hoeft te schakelen.

Wat is een DMX/AES-kabel?

DMX is de taal die jouw lichtcontroller spreekt met elke lamp, moving head, rookmachine, dimmer en elk ander effect in je opstelling. De afkorting staat voor Digital Multiplex: een digitaal signaal dat tot 512 kanalen tegelijk aanstuurt in één kabel. Elk apparaat krijgt een eigen DMX-adres en reageert alleen op de waarden die voor dat adres bestemd zijn - zo kun je van één controller een complete lichtinstallatie aansturen.

De kabel zelf heeft 3-polige XLR-connectoren: dezelfde connector die je ook op microfoonkabels ziet, maar hier voor datatransport ingezet. Pin 1 is de aardverbinding, pin 2 en 3 vormen het gebalanceerde paar voor het digitale DMX-signaal. Die gebalanceerde opbouw is cruciaal bij grote afstanden: het onderdrukt storingen die ontstaan door lange kabeltrajekten naast vermogenskabels, dimmers of andere elektromagnetische bronnen die bij evenementen altijd in de buurt zijn.

De aanduiding AES in de naam staat voor AES3, de internationale standaard voor digitale audiotransmissie. Technisch gebruikt AES3 hetzelfde kabeltype en dezelfde connectorpinning als DMX, zodat je deze kabel ook kunt inzetten voor het doorgeven van digitale audiosignalen (AES/EBU) tussen professionele audioapparaten.

Hoe werkt de 25m DMX-kabel?

De kabel heeft aan de ene kant een mannelijke XLR-stekker (voor de DMX-uitgang van controller, splitter of vorige fixture) en aan de andere kant een vrouwelijke XLR-bus (voor de DMX-ingang van de volgende fixture in de keten). Je legt de kabel van het ene punt naar het andere en koppelt zo je controller aan apparaten die ver weg staan.

Met 25 meter overbrugde afstanden zijn typerend voor:

• Van de FOH-positie achter in een zaal naar een lichtbrug of truss boven het podium.
• Van een centraal geplaatste DMX-splitter naar de verste uithoek van een terrein of zaal.
• Diagonaal door een grote tent of bedrijfshal naar een set fixtures aan de andere kant.
• Van het podium naar lichteffecten die aan de achterkant van de publieksruimte hangen of staan.

Wanneer zet je de 25m DMX-kabel in?

De 25m-kabel is de langste standaard DMX-kabel in het DAE-assortiment en de keuze voor grote opstellingen:

• Grote feestzalen en evenementenhallen: ruime locaties waarbij controller en fixtures ver van elkaar staan en één lange kabel de nettere oplossing is dan twee kortere.
• Festivals en buitenevenementen: open terreinen met grotere afstanden tussen het controlpunt en de lichtmasten, trussconstructies of effectapparatuur verderop.
• Concertproducties: van de backline of FOH-positie naar vloedlichten, achterverlichting of audience-blinders die op grote afstand van het podium staan.
• Zakelijke events en congressen in grote ruimtes: conferentiezalen of beursgebouwen waarbij lichtpunten verspreid door de ruimte aangestuurd worden vanuit één centraal punt.

Zowel een AV-bedrijf dat een grote productie opbouwt als een particulier die een grote feestlocatie inhuurt en daarbij een lichtset meeneemt: de 25m-kabel zorgt dat je zonder improvisatie van A naar B komt.

Opstellen en combineren

Gebruik de 25m-kabel voor de langste trajecten in je opstelling. Combineer hem met kortere kabels (1 m, 2 m, 3 m, 5 m, 10 m, 15 m) voor de patchzone bij de controller en voor verbindingen tussen fixtures die dicht bij elkaar staan. DAE verhuurt DMX-kabels in alle gangbare lengtes zodat je elke kabelroute op maat kunt samenstellen.

Verbind de 25m-kabel met alle DMX-gestuurde apparatuur uit het DAE-assortiment: moving heads, LED-pars, stroboscopen, rookmachines, lasers en dimmers. Voor grote ketens met meer dan 32 apparaten per universum gebruik je erbij de Showtec DMX-booster om het signaal te versterken. Heb je een mix van 3-polige en 5-polige connectoren in je rig? Dan huur je de passende verloopstekkers erbij.

Huren bij DAE

Je huurt deze DMX-kabel los of als onderdeel van een volledig kabel- en lichtpakket, met of zonder technische ondersteuning en opbouw. We denken met je mee over de beste kabelindeling voor jouw specifieke locatie en opstelling. Bel 0495 745 030 of mail [email protected] voor een vrijblijvende offerte.
