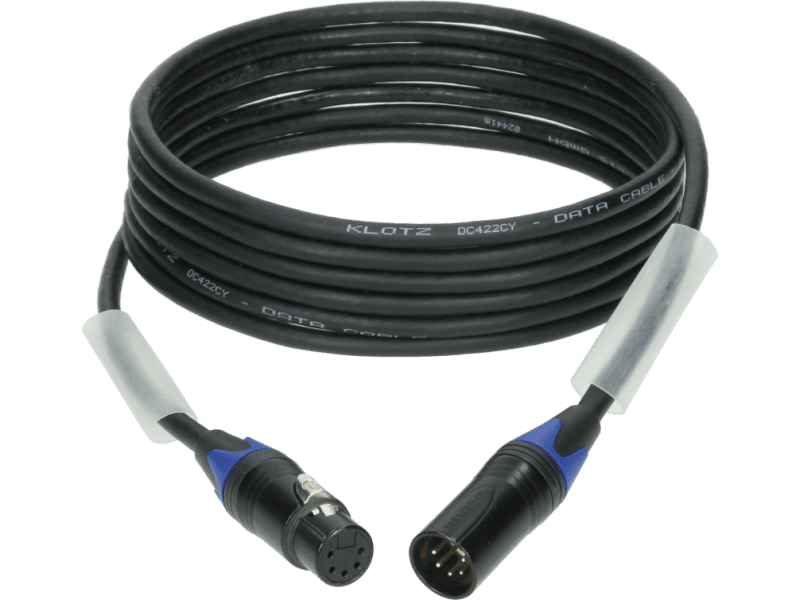

DMX/AES - 3p 15m

Als de controllerpost aan de ene kant van de zaal staat en de eerste lichtbrug een eind verderop hangt, wil je geen twee kabels achter elkaar hoeven te koppelen. De 15m DMX-kabel legt die afstand in één keer.

Wat is een DMX/AES-kabel?

Een DMX-kabel is de verbinding die jouw lichtcontroller verbindt met alle lampen en effecten die je aanstuurt. DMX is de universele standaard die bij vrijwel alle professionele lichtapparatuur gebruikt wordt: moving heads, LED-pars, stroboscopen, rookmachines, dimmers, lasers en tal van andere effecten werken allemaal via DMX. De controller stuurt via de kabel numerieke waarden (0 tot 255) naar elk apparaat afzonderlijk, zodat je in een oogopslag kleur, helderheid, beweging en effecten kunt aansturen.

De kabel heeft 3-polige XLR-connectoren. Pin 1 is de aardverbinding, pin 2 en 3 vormen het gebalanceerde datapaar dat het digitale DMX-signaal draagt. Door die gebalanceerde opbouw is de kabel robuust en weinig gevoelig voor storingen van netstroom en andere elektromagnetische bronnen op een drukke productielocatie.

AES in de naam staat voor AES3, de standaard voor professionele digitale audiokabels die technisch hetzelfde kabeltype en dezelfde connectoren hanteert als DMX. Je kunt deze kabel dus ook gebruiken voor AES/EBU-digitale audiosignalen tussen professionele mengpanelen, processors of andere apparaten die dit signaaltype ondersteunen.

Hoe werkt de 15m DMX-kabel?

De kabel heeft aan de ene kant een mannelijke XLR-stekker (voor de DMX-uitgang) en aan de andere kant een vrouwelijke XLR-bus (voor de DMX-ingang van de volgende fixture of splitter in de keten). Je bouwt zo een daisy-chain: controller - kabel - fixture 1 - kabel - fixture 2 - enzovoort.

Met 15 meter bereik je comfortabel:

• De afstand van een gecentraliseerde FOH-positie naar een lichtbrug of truss aan het plafond.
• Een kabelroute langs de zijkant van een zaal die langs wanden weggewerkt moet worden.
• Van een DMX-splitter op de vloer naar een set apparaten verderop in de ruimte, zonder dat je kabels achter elkaar moet koppelen.

Wanneer zet je de 15m DMX-kabel in?

De 15m-kabel is de keuze wanneer 10 meter net niet genoeg is maar je het bij één kabel wil houden:

• Grotere feestzalen en bruiloftlocaties: als de DJ-booth of de lichtcontroller verder van de lichtopstelling staat dan bij een kleinere ruimte.
• Bedrijfsevents en congressen in grotere zalen: lange kabelroutes langs wanden of door kabelgoten naar lichtbruggen, schermen of effectapparatuur.
• Concerten en festivals: als onderdeel van een langere DMX-keten waarbij het signaal van het podium naar de zaalverlichting of terreindelen geleid wordt.
• Buitenevenementen: ruimere opstellingen op open terrein of onder een tent waarbij de afstanden groter zijn dan binnen.

Of je nu eenmalig een tuin- of zaalfeest organiseert of dagelijks producties opbouwt: met 15m-kabels heb je de ruimte om je kabelroutes goed te plannen zonder te kort te schieten.

Opstellen en combineren

Gebruik de 15m-kabel voor de langere trajecten in je opstelling, en combineer hem met kortere kabels (1 m, 2 m, 3 m, 5 m, 10 m) voor de patchzone bij de controller en voor de korte verbindingen tussen fixtures op truss of stands.

De kabel is compatibel met alle DMX-gestuurde apparatuur die DAE verhuurt: moving heads, LED-pars, stroboscopen, rookmachines, lasers, dimmerracks en de Showtec DMX-booster voor lange ketens. Combineer je 3-polige en 5-polige DMX-aansluitingen? Dan gebruik je de verloopstekkers die DAE ook in het assortiment heeft.

Bij zeer grote opstellingen waarbij het DMX-signaal over meer dan 300 meter of meer dan 32 apparaten per universum moet, huur je erbij een DMX-booster of -splitter om het signaal te versterken en te vertakken.

Huren bij DAE

Je huurt deze kabel los of als onderdeel van een compleet kabel- en lichtpakket, met of zonder opbouw en technische begeleiding. We helpen je bepalen welke combinatie van kabellengtes het beste past bij jouw locatie en opstelling. Bel 0495 745 030 of mail [email protected] voor een vrijblijvende offerte.
