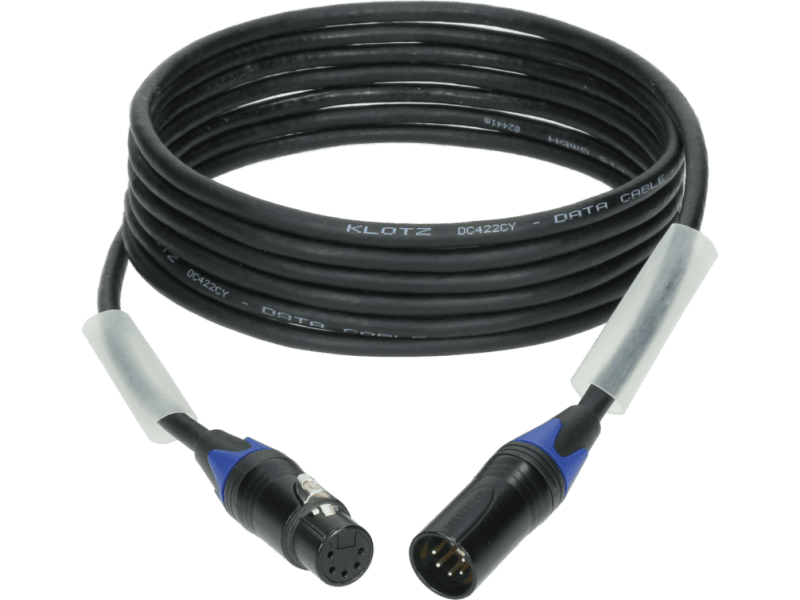

DMX/AES - 3p 10m

10 meter is de meest gevraagde lengte voor DMX-kabels op locatie. Lang genoeg om van een controllerbureau naar de eerste fixture op de truss te lopen, kort genoeg om netjes weg te werken zonder overtollig kabel op de vloer.

Wat is een DMX/AES-kabel?

Deze kabel stuurt de signalen die jouw lichtcontroller naar alle lampen en effecten stuurt. DMX is de universele standaard voor het aansturen van licht- en effectapparatuur - van LED-pars en moving heads tot rookmachines, stroboscopen en dimmers. Je legt een DMX-kabel van de controller naar de eerste fixture, en van die fixture verder naar de volgende, enzovoort. Elk apparaat in de keten weet zo precies wat het moet doen: welke kleur branden, hoe helder, welke beweging maken.

De kabel is opgebouwd met een 3-polige XLR-connector: een industriestandaard connector die ook bij microfoons en audioapparatuur gebruikt wordt, maar hier voor datasignalen wordt ingezet. De gebalanceerde opbouw (pin 1 aarding, pin 2 en 3 differentieel datapaar) zorgt ervoor dat het signaal ook over lange afstanden sterk en storingvrij aankomt, zelfs wanneer er veel vermogenskabels in de buurt liggen.

De toevoeging AES in de naam staat voor AES3, de digitale audiokabel-standaard die dezelfde connector en kabelopbouw gebruikt. Daarmee is deze kabel ook inzetbaar voor het doorgeven van digitale audiosignalen (AES/EBU) tussen professionele audioapparaten die dit signaaltype ondersteunen.

Hoe werkt de 10m DMX-kabel?

Aan de ene kant zit een 3-polige XLR-stekker (mannelijk, voor de DMX-uitgang), aan de andere kant een 3-polige XLR-bus (vrouwelijk, voor de DMX-ingang van het volgende apparaat). Je bouwt zo een keten - ook wel een DMX-universe of DMX-chain genaamd - waarbij elk apparaat zijn eigen adres krijgt en de controller elk apparaat afzonderlijk aanstuurt.

Met 10 meter dek je de meest voorkomende afstanden op een evenementenlocatie:

• Van de FOH (controllepositie aan de voorkant van de zaal) naar de eerste lichtbrug boven het publiek.
• Van een splitter op de vloer naar moving heads op een truss van 5 meter hoogte.
• Van het controllerbureau door een kabelgoot naar een dimmerkast of rookmachine aan de zijkant van de ruimte.

Wanneer zet je de 10m DMX-kabel in?

De 10m-kabel is de veelzijdigste lengte in je kabelset. Hij past bij zowel kleine als grote opstellingen:

• Feesten en bruiloften: van de DJ-booth naar een lichtbrug of een set pars aan de muur, waarbij de afstand tot de controller een paar meter is.
• Bedrijfsevents en congressen: kabelroutes langs wanden of door kabelgoten die een rechte lijn volgen maar toch wat omweg vragen.
• Concerten en festivals: als schakel in een langere DMX-keten waarbij meerdere kabels achter elkaar worden gekoppeld om grote afstanden te overbruggen.
• Theaterproducties: vanuit de coulissen naar apparatuur boven het podium of in de publieksruimte.

Zowel voor een particulier die eenmalig een feestje organiseert als voor een AV-bedrijf dat een grote productie opbouwt geldt: 10m-kabels neem je altijd meer mee dan je denkt nodig te hebben.

Opstellen en combineren

Kombineer de 10m-kabel met korte DMX-kabels (1 m, 2 m, 3 m) voor de patchzone bij de controller en langere kabels (15 m, 25 m) voor grote afstanden naar veraf gelegen apparatuur. DAE verhuurt DMX-kabels in alle gangbare lengtes, zodat je altijd de juiste combinatie kunt samenstellen.

De kabel werkt naadloos samen met alle DMX-gestuurde apparatuur uit het DAE-park: moving heads, LED-pars, stroboscopen, rookmachines, lasers, dimmers en de Showtec DMX-booster (voor langere ketens van meer dan 32 apparaten). Heb je in je opstelling een mix van 3-polige en 5-polige aansluitingen? Gebruik dan de DMX-verloopstekkers die DAE ook verhuurt.

Huren bij DAE

Je huurt deze DMX-kabel los of als onderdeel van een compleet licht- en datapakket, met of zonder opbouw en bediening. We adviseren je graag over het juiste aantal en de juiste lengtes voor jouw specifieke locatie en opstelling. Bel 0495 745 030 of mail [email protected].
